结构特点:

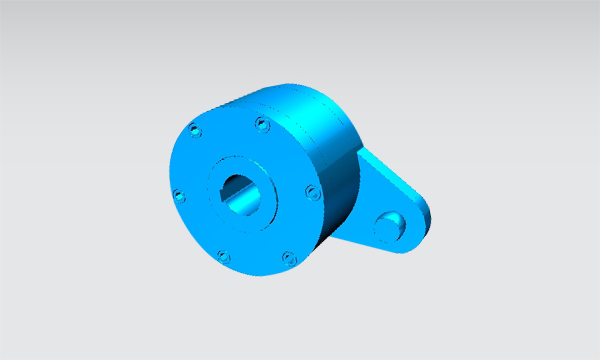

NF型非接触式逆止器是装在减速机高速轴上的防逆转装置,噪音低、重量轻、易解脱、安装方便。
在逆止器内部,有多个异型块分布在由内、外圈所形成的滚道中,当内圈正向运转时,带动异型块一起旋转,当转速超过非接触转速时,异型块在离心力的作用下发生偏转,与内、外圈脱离接触,从而实现无磨损运转。当内圈反向运转时,在弹簧的作用下,异型块与内、外圈接触并将其楔紧成一体,承受有内圈传送来的反向力矩。
技术参数:
型号 |
额定逆止力矩(N.m) |
非接触转速(r/min) |
最高转速(r/min) |
重量(kg) |
NF10 |
1000 |
450 |
1500 |
28 |
NF16 |
1600 |
450 |
1500 |
31 |
NF25 |
2500 |
425 |
1500 |
38 |
NF40 |
4000 |
425 |
1500 |
49 |
NF63 |
6300 |
400 |
1500 |
62 |
NF80 |
8000 |
400 |
1500 |
73 |
NF100 |
10000 |
400 |
1500 |
98 |
NF125 |
12500 |
375 |
1500 |
154 |
NF160 |
16000 |
375 |
1000 |
175 |
NF200 |
20000 |
350 |
1000 |
214 |
NF250 |
25000 |
350 |
1000 |
256 |
注:1、d优先系列:32、35、40、42、45、48、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160。
2、内孔公差值为E7,推荐配合公差为E7/H6。
3、键槽尺寸及公差按GB/T1095-2003的js9制造。
4、具体技术参数来电咨询0577-65205101。
使用与维护:
1、安装之前,检查轴的旋转方向是否和逆止器内圈旋向一致,当确定无误后,方可安装。
2、安装时只能对内圈施压,若锤击压入时只能用软锤或加垫,以免损伤内圈,不得锤击外圈或其他部位,更严禁对内圈加热。
3、安装好的逆止器防转底座不得承受沿销轴轴线方向的载荷,为此需3~5毫米的安装间隙,否则将会导致逆止器工作时温度大幅度地升高影响使用。
4、采用2号锂基润滑脂润滑,严禁采用含极压添加剂、石墨、二硫化钼等成分的润滑油。
5、逆止器每使用半年进行例行检查并补充润滑,使用一年更换全部润滑油。
6、定期检查防转底座安装螺栓的坚固情况,确保坚固有效。
