1、结构特点:

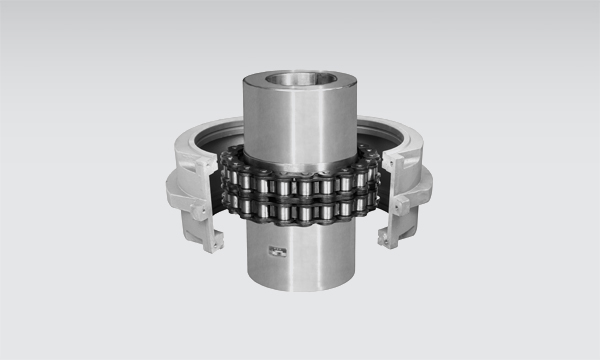

NYLA型链式联轴器是我厂集多年生产联轴器的经验和参考发达国家先进技术资料开发的一种新型滚子链联轴器,它的基本参数和主要尺寸与日本CRA系列相同,完全可以替代进口。工作原理是利用一条公用的链条同时与两个齿数相同的并列链轮啮合以实现两个半联轴器的联接。其结构简单、尺寸紧凑、重量轻,且有少量补偿两轴相对位移和缓冲的性能,最主要的优点是装拆方便、维修容易。多用于潮湿、多尘、高温和要求维修方便的场合,不宜用于起动频繁,经常正反转以及较剧烈冲击载荷的场合。滚子链联轴器需用润滑脂进行润滑。
2、标记示例

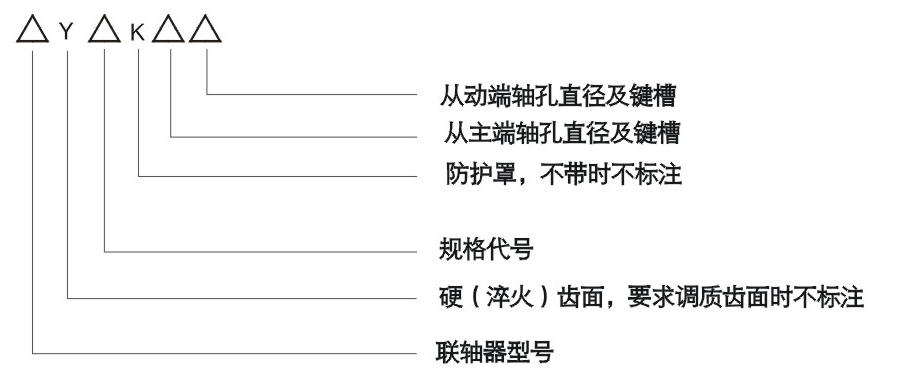

2.1型号意义
YLAY18K-170BX190表示规格是YLA型,硬齿面带防护罩,主动端轴孔直径为Φ170mm .120°双键,从动端轴孔直径为Φ190mm的滚子链联轴器。
YLA18-170X190B1表示规格是YLA型,调质齿面不带防护罩,主动端轴孔直径为Φ170mm,从动端轴孔直径为Φ190mm,180°双键的滚子链联轴器。
YLA180K-170X190B1表示规格是YLA型,调质齿面戴防护罩,主动端轴孔直径为Φ170mm,从动端轴孔直径为φ190mm的滚子链联轴器。
3、传动能力和主要尺寸
3.1传动能力(硬齿面)
单位:KW
型号 |
******孔径(mm) |
YLA1 |
16 |
YLA2 |
22 |
YLA3 |
28 |
YLA4 |
32 |
YLA5 |
35 |
YLA6 |
40 |
YLA7 |
45 |
YLA8 |
56 |
YLA9 |
71 |
YLA10 |
80 |
YLA11 |
100 |
YLA12 |
110 |
YLA13 |
125 |
YLA14 |
140 |
YLA15 |
160 |
YLA16 |
200 |
YLA17 |
205 |
YLA18 |
260 |
YLA19 |
310 |
YLA20 |
380 |
YLA21 |
430 |
YLA22 |
470 |
YLA23 |
590 |
YLA24 |
700 |
